07j          29j

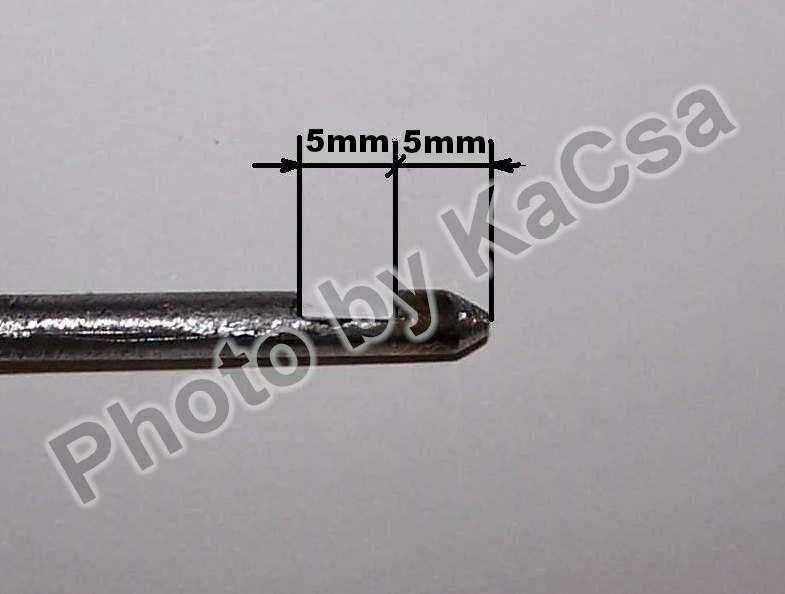

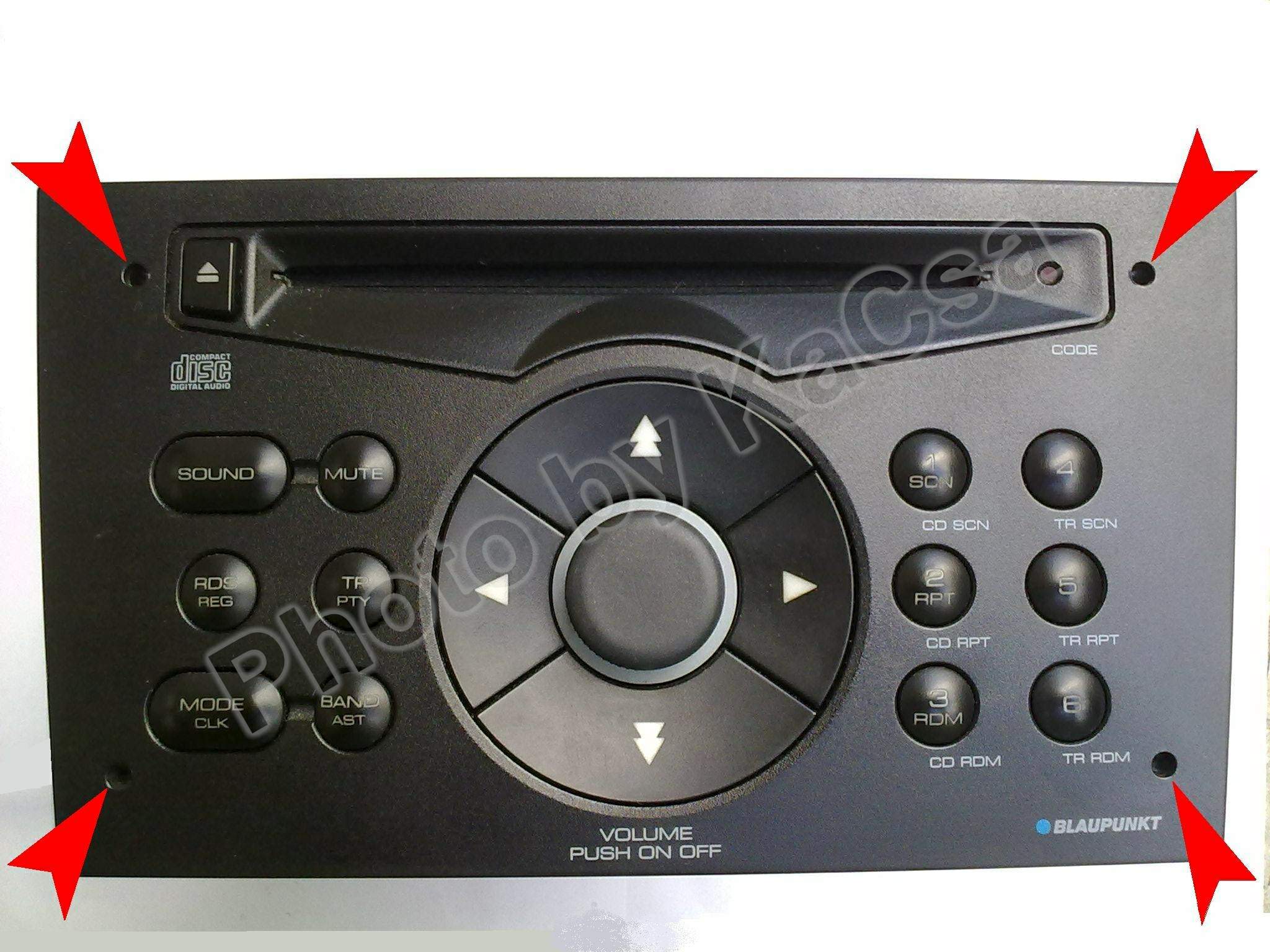

A rádiót a középkonzolból  az alábbi eszközzel lehet például kiszedni. 4db kell belőle.

02j          01j

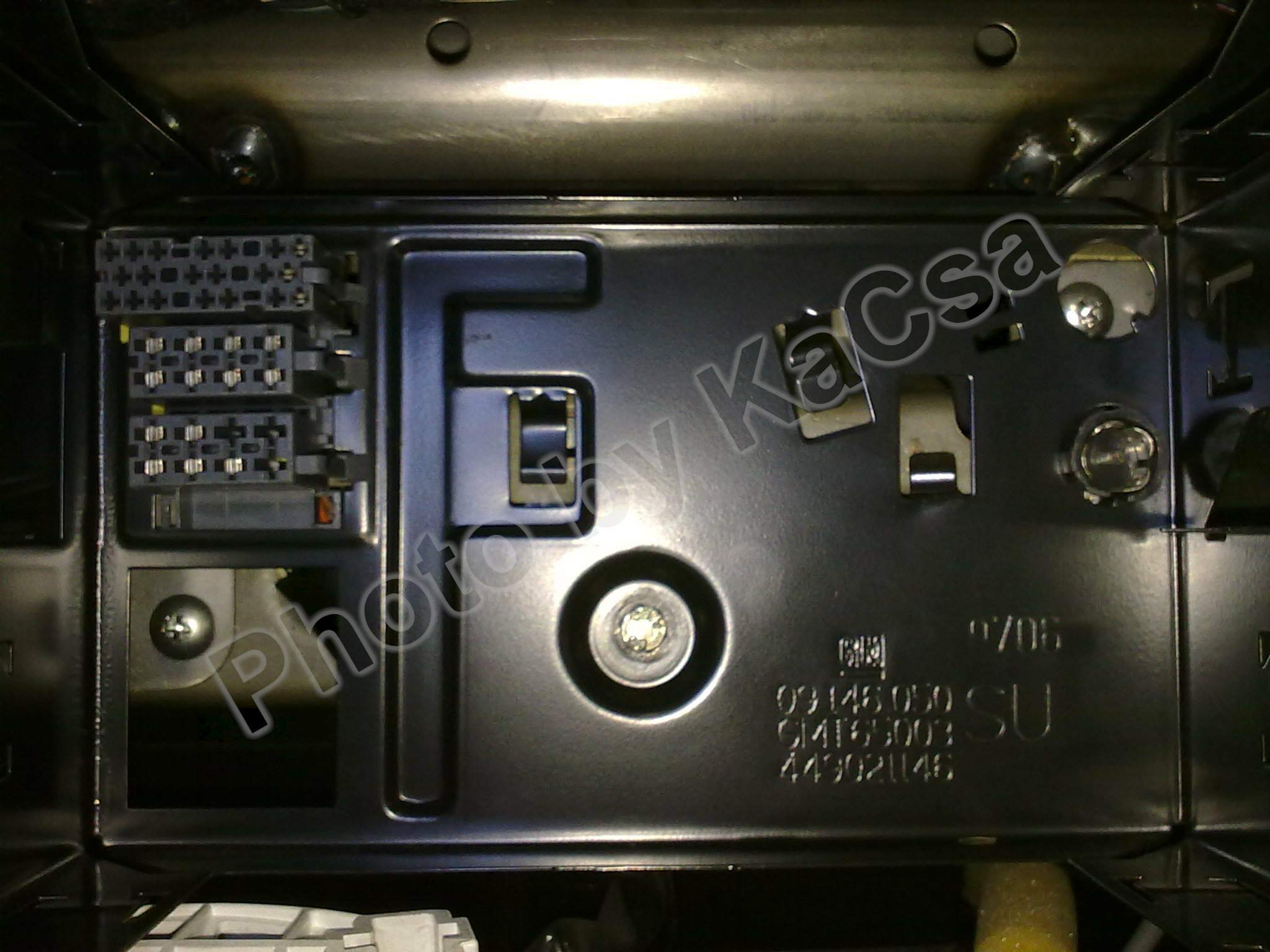

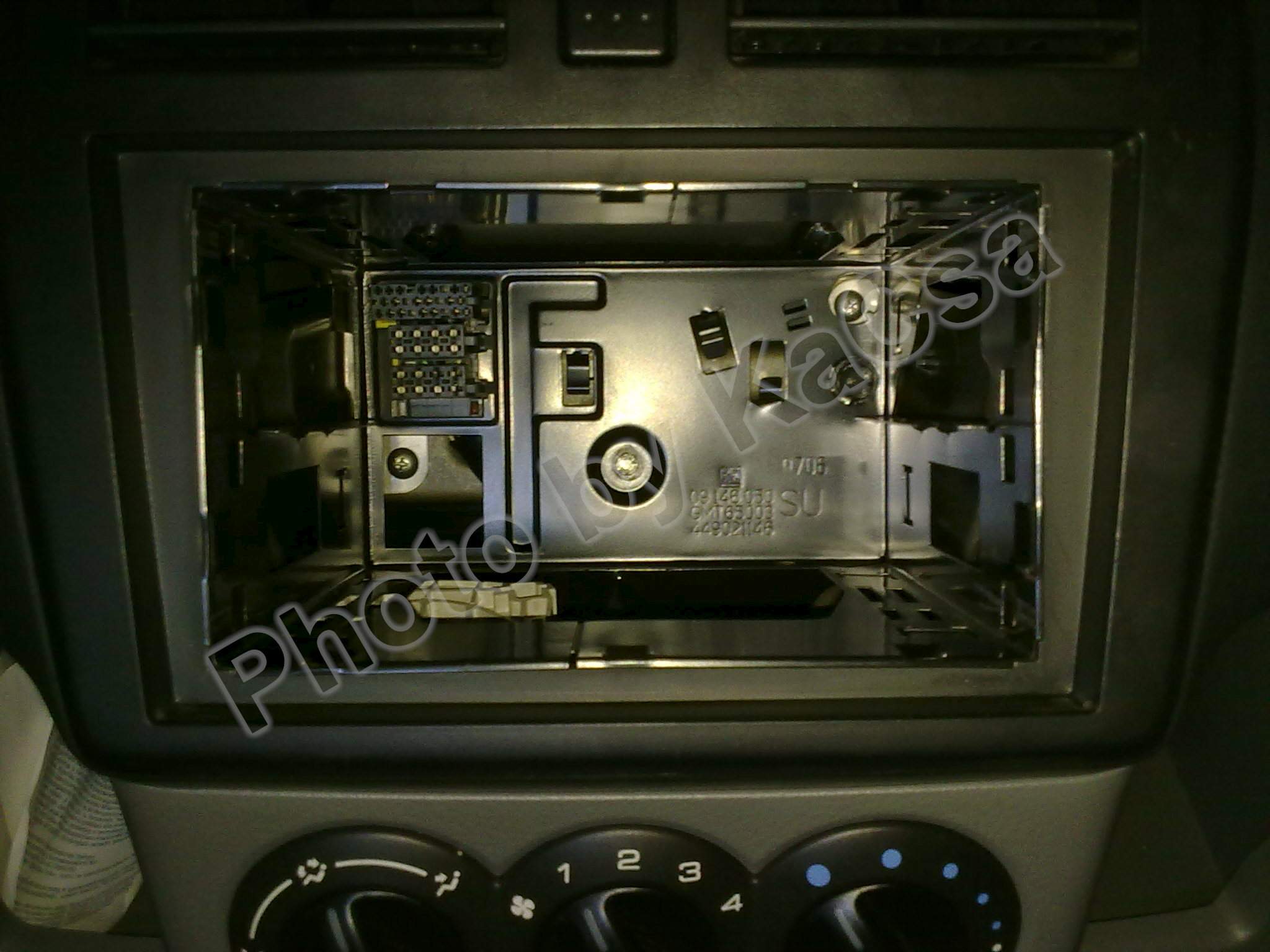

A rádió kiszedése után láthatóvá válik a rádiót tartó keret, amiben láthatóak a csatlakozók és középen az az M10 -es csavar, ami a keretet rögzíti. Ez van amikor kegyetlenül meg van húzva és nem lehet kiszedni, csak ha a csavar fejét lefúrjuk.

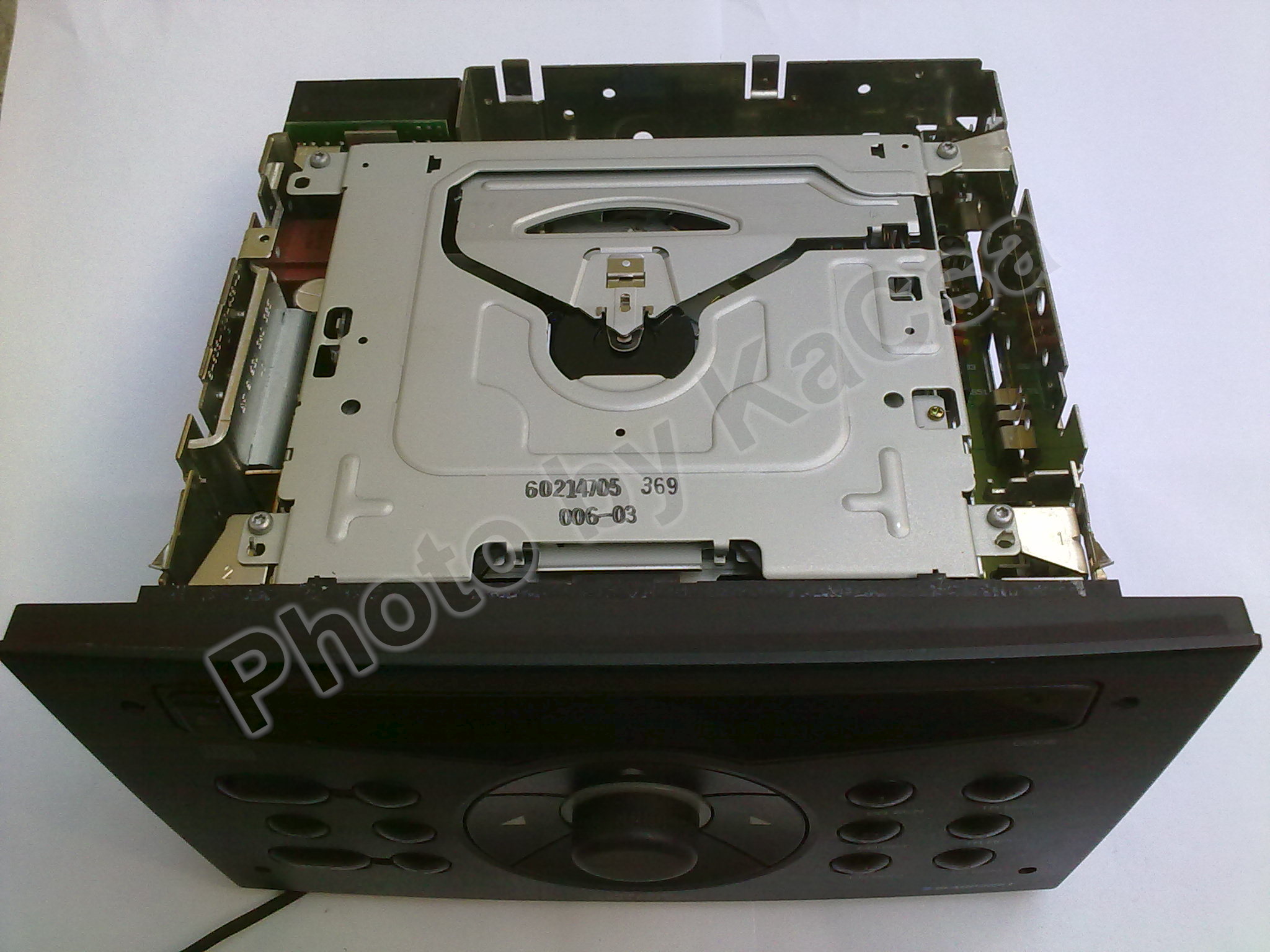

06j          08j

27j          28j

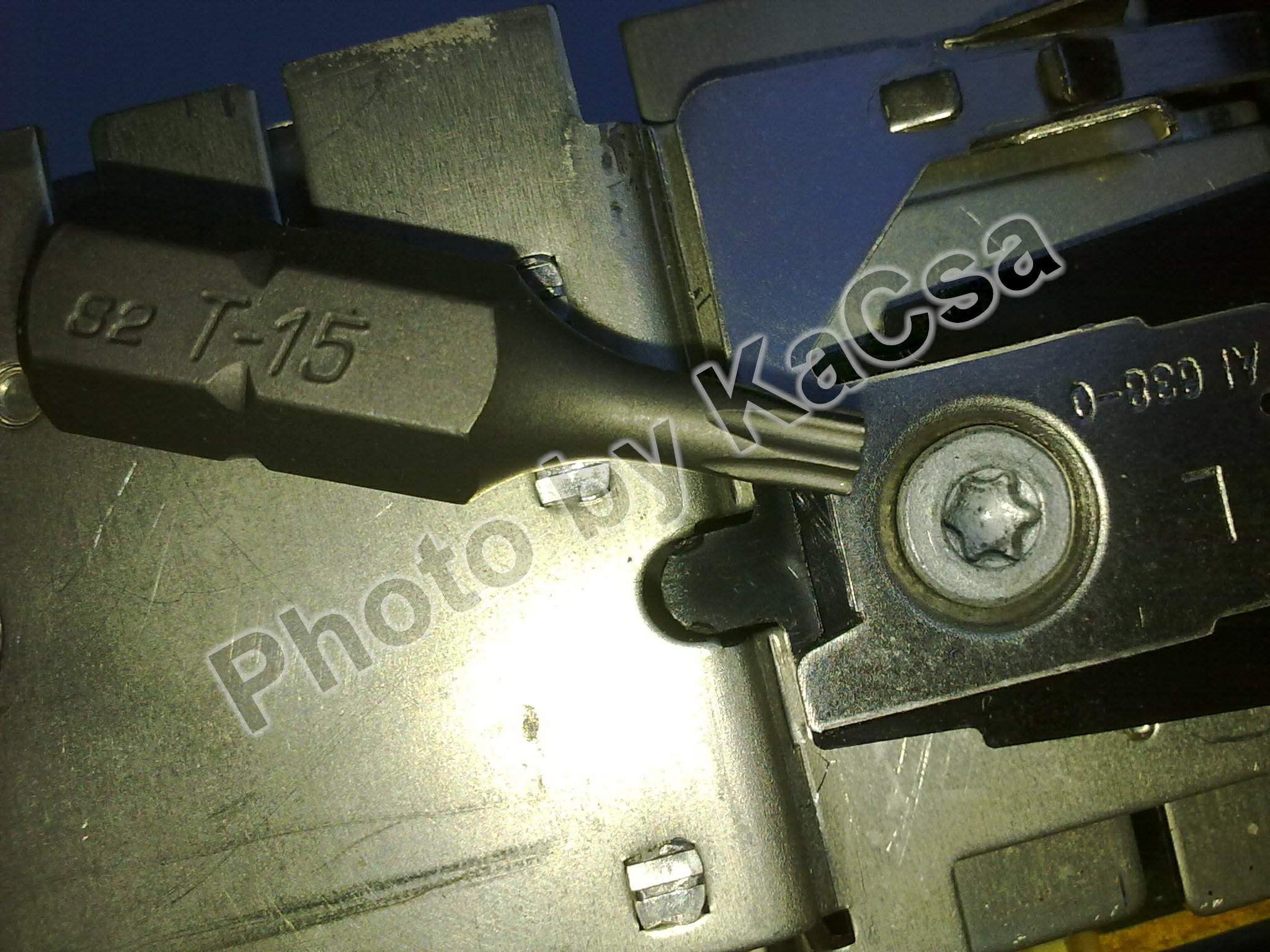

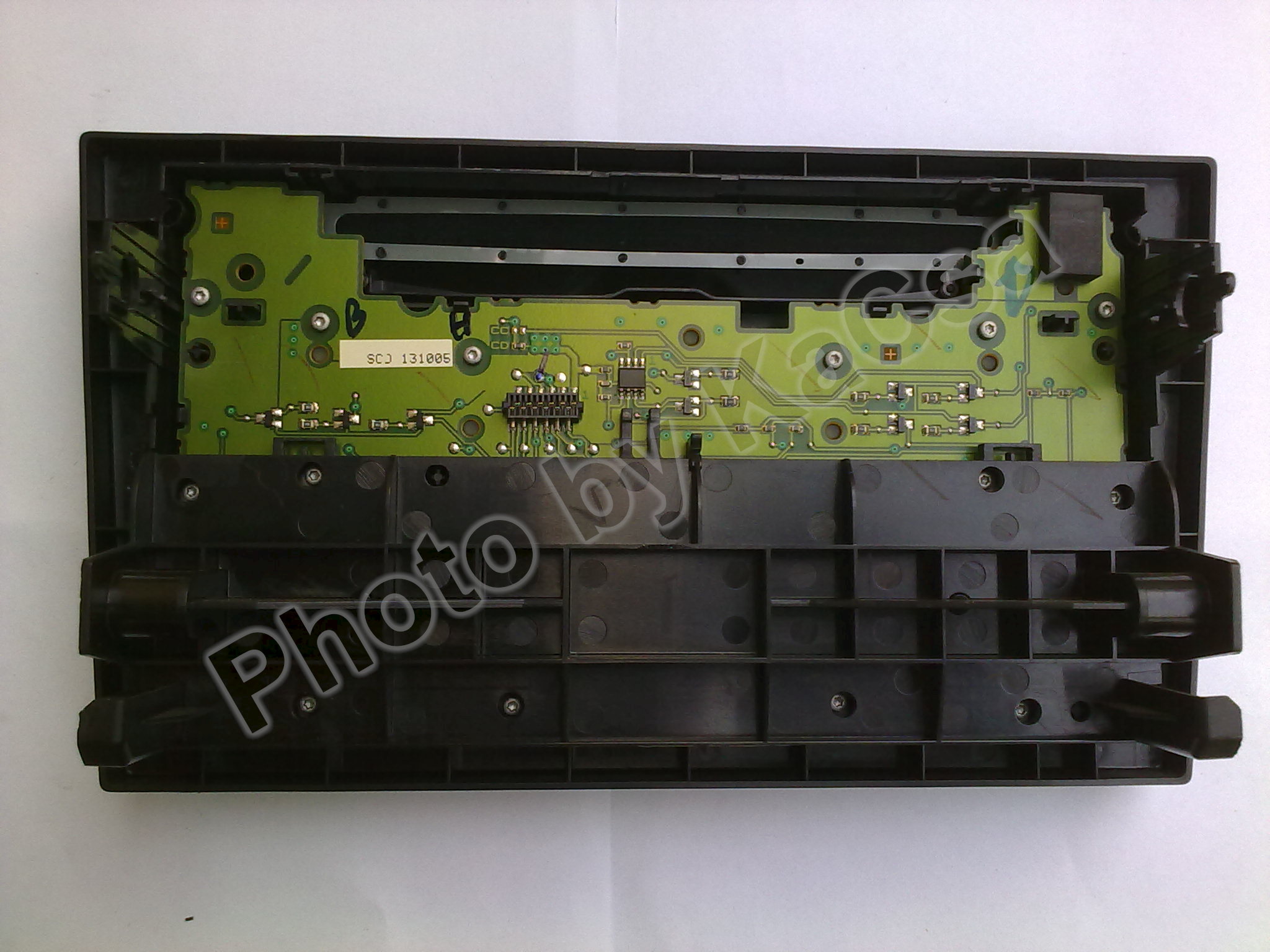

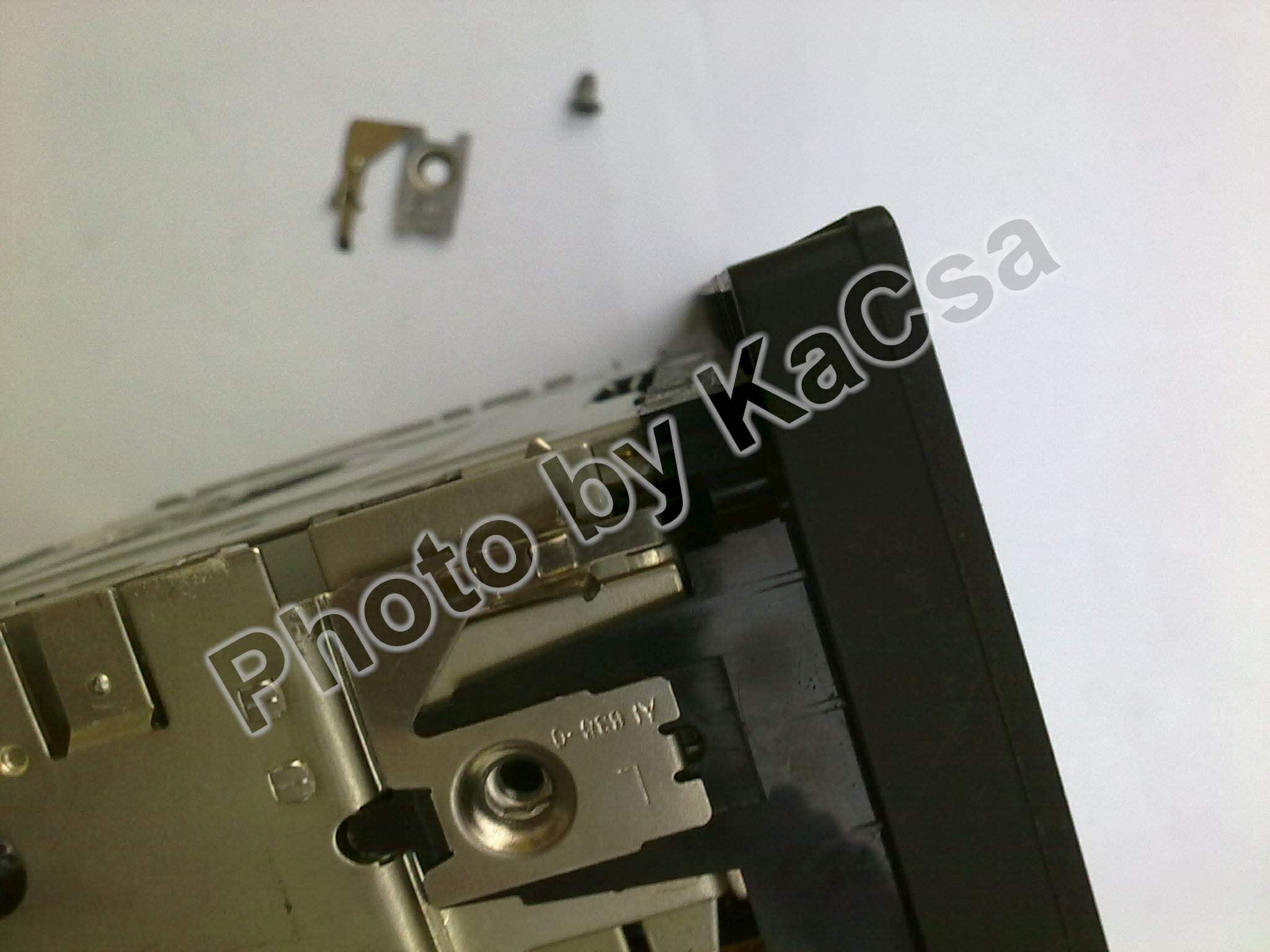

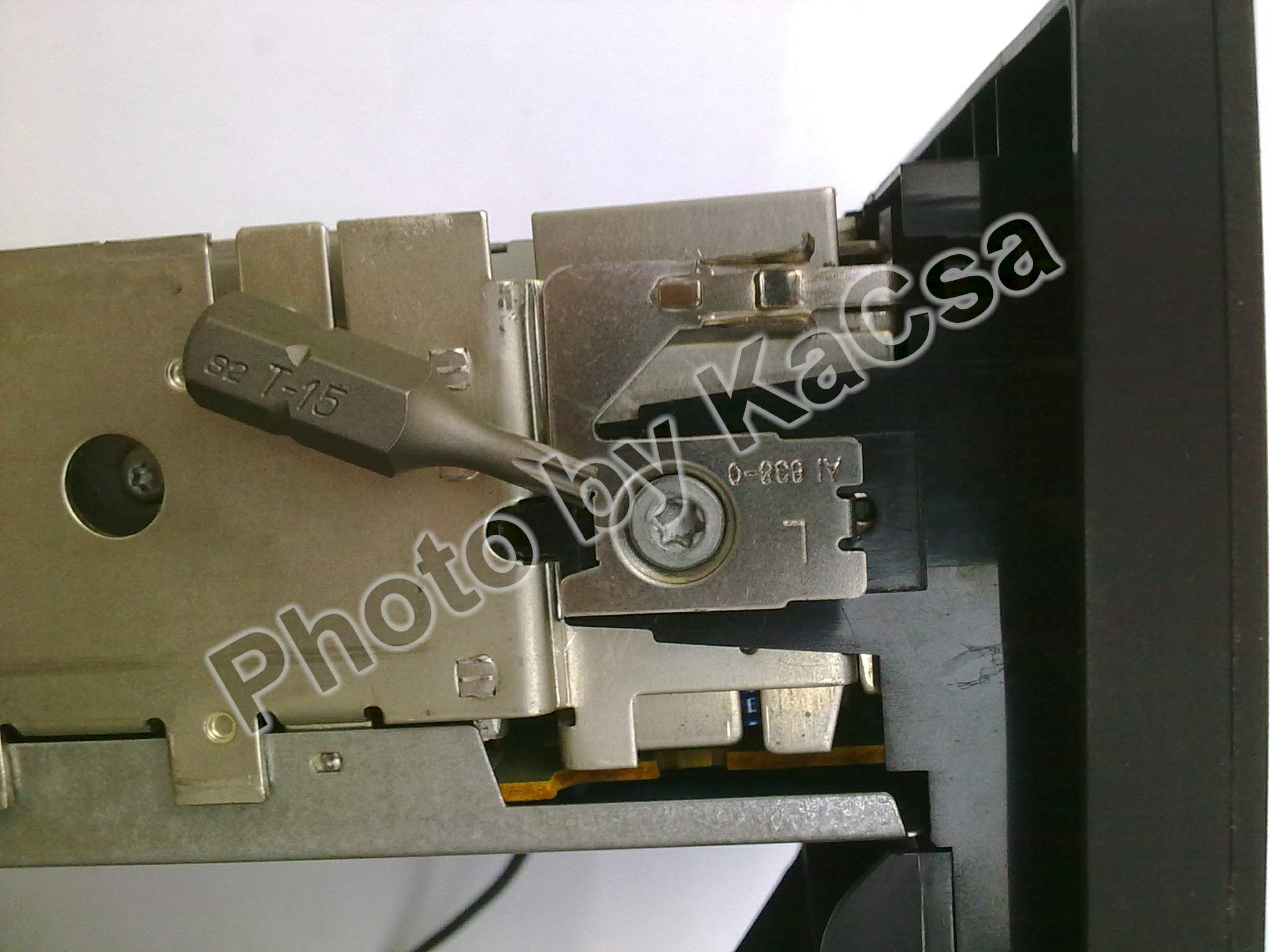

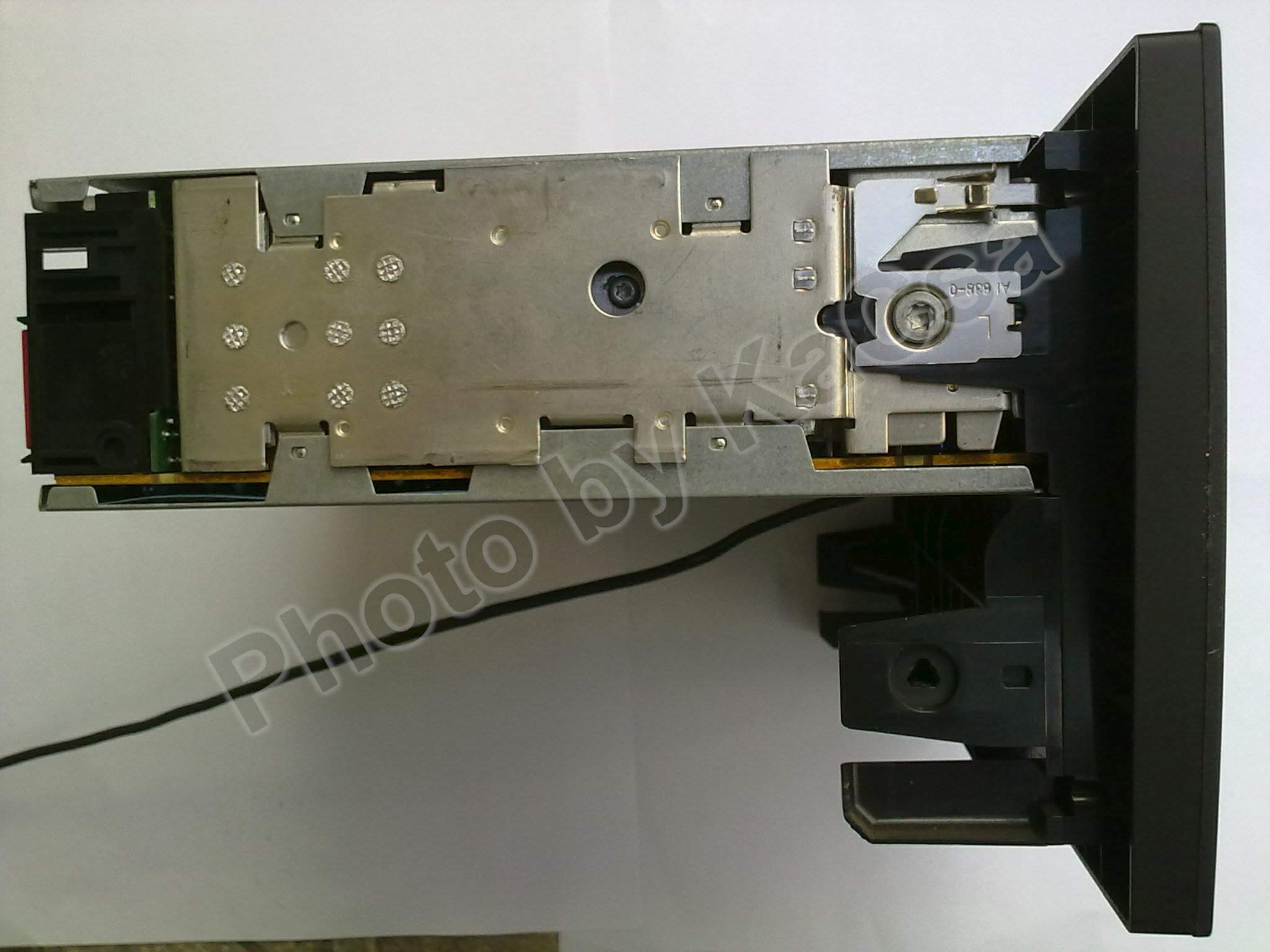

A rádiót, a helyén tartó lemezkéket egy T-15 TORX BIT fejjel lehet leszerelni. A két felső lemezkét azért kell leszedni, mert csak így jön le a rádió műanyag előlapja, ami a gombokat is tartalmazza.

26j          09j

10j          24j

23j          15j

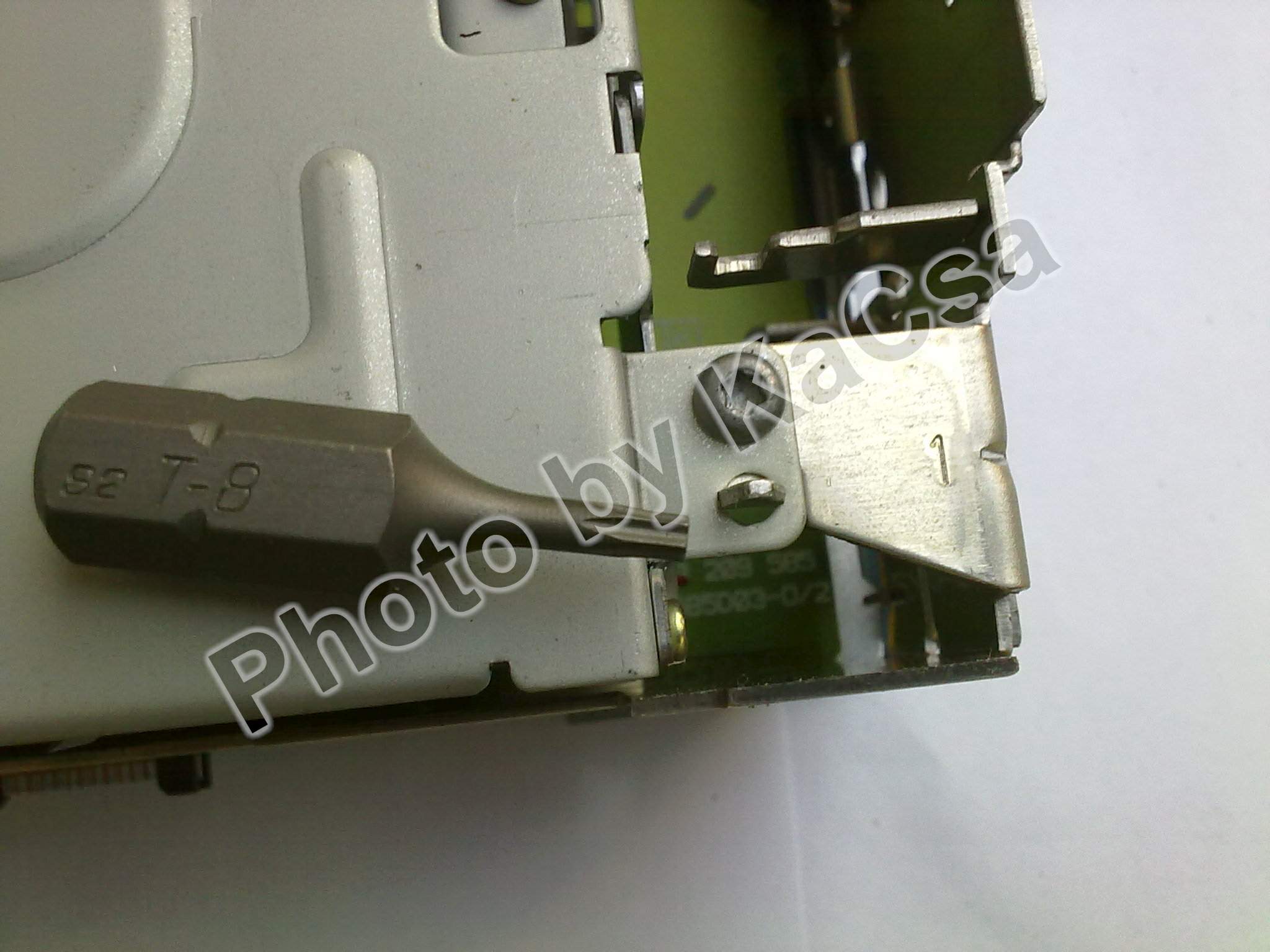

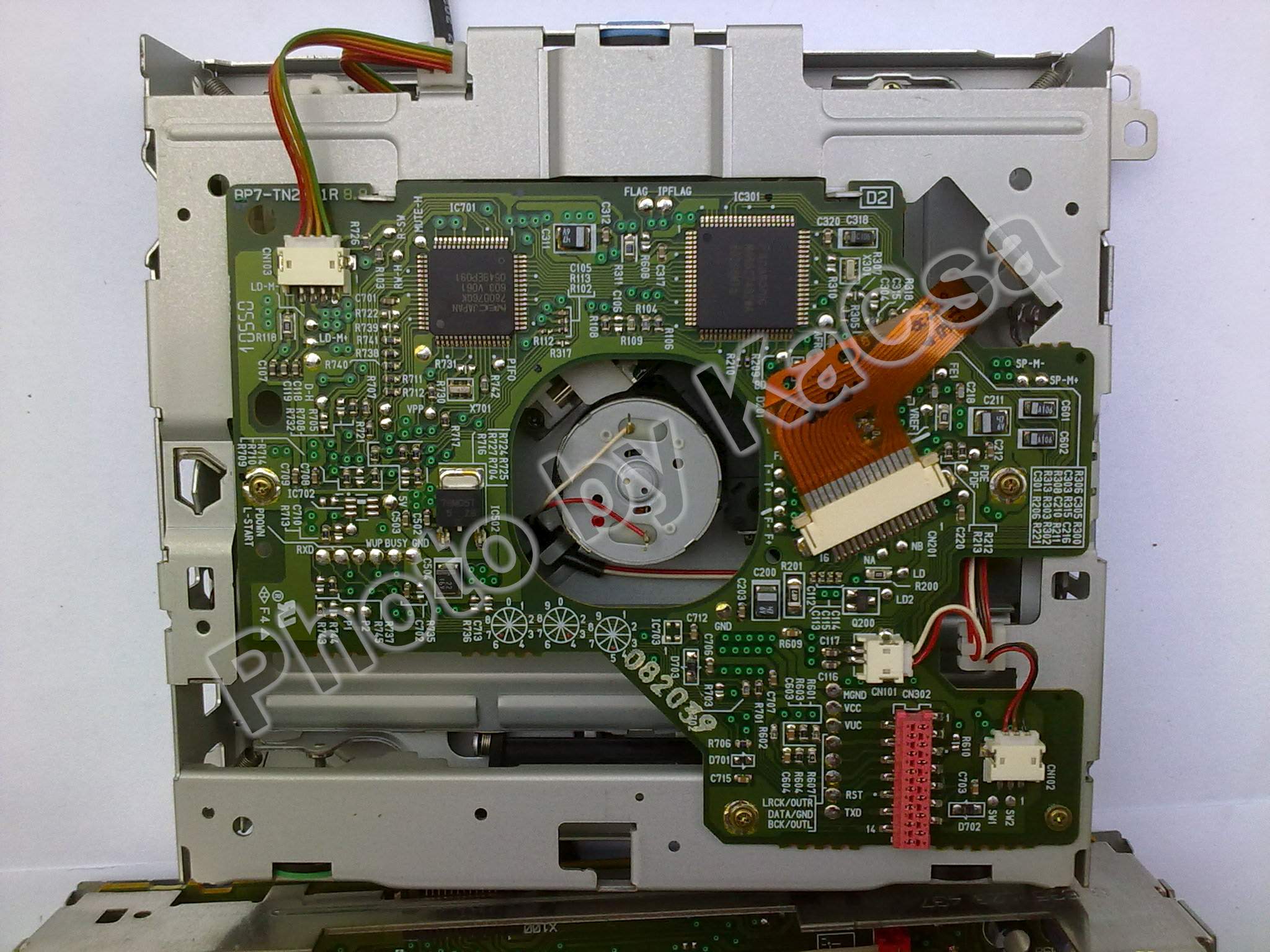

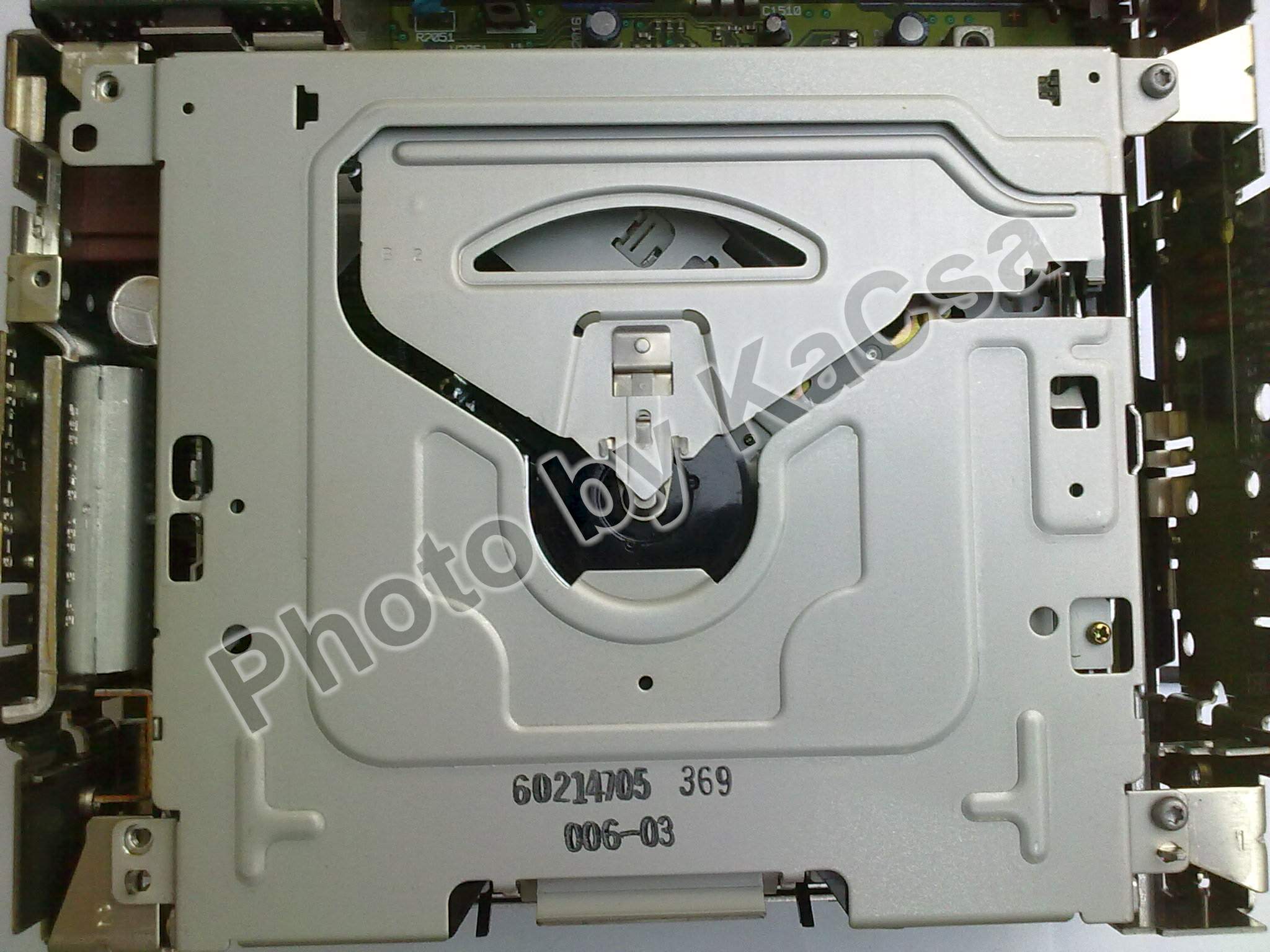

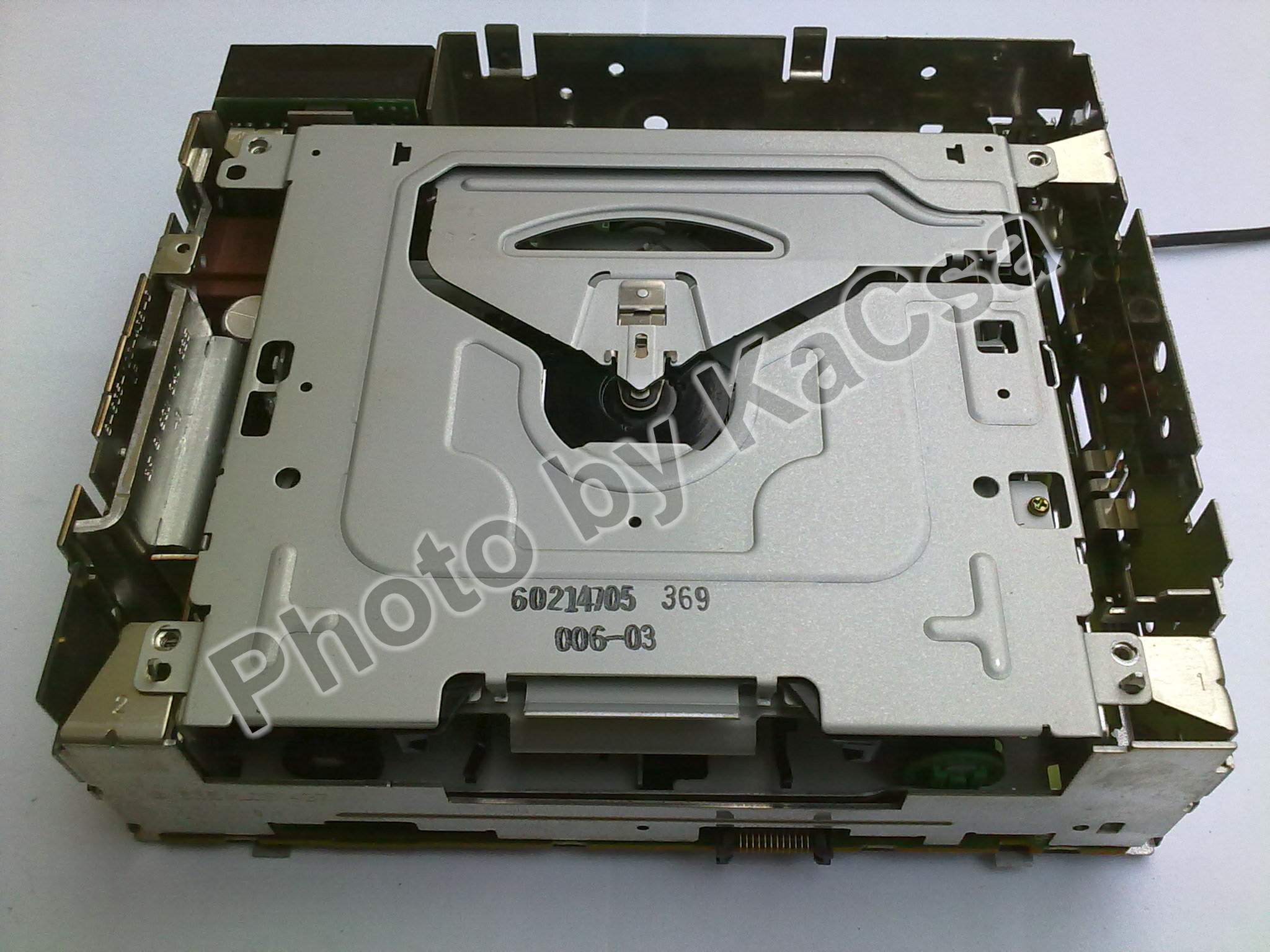

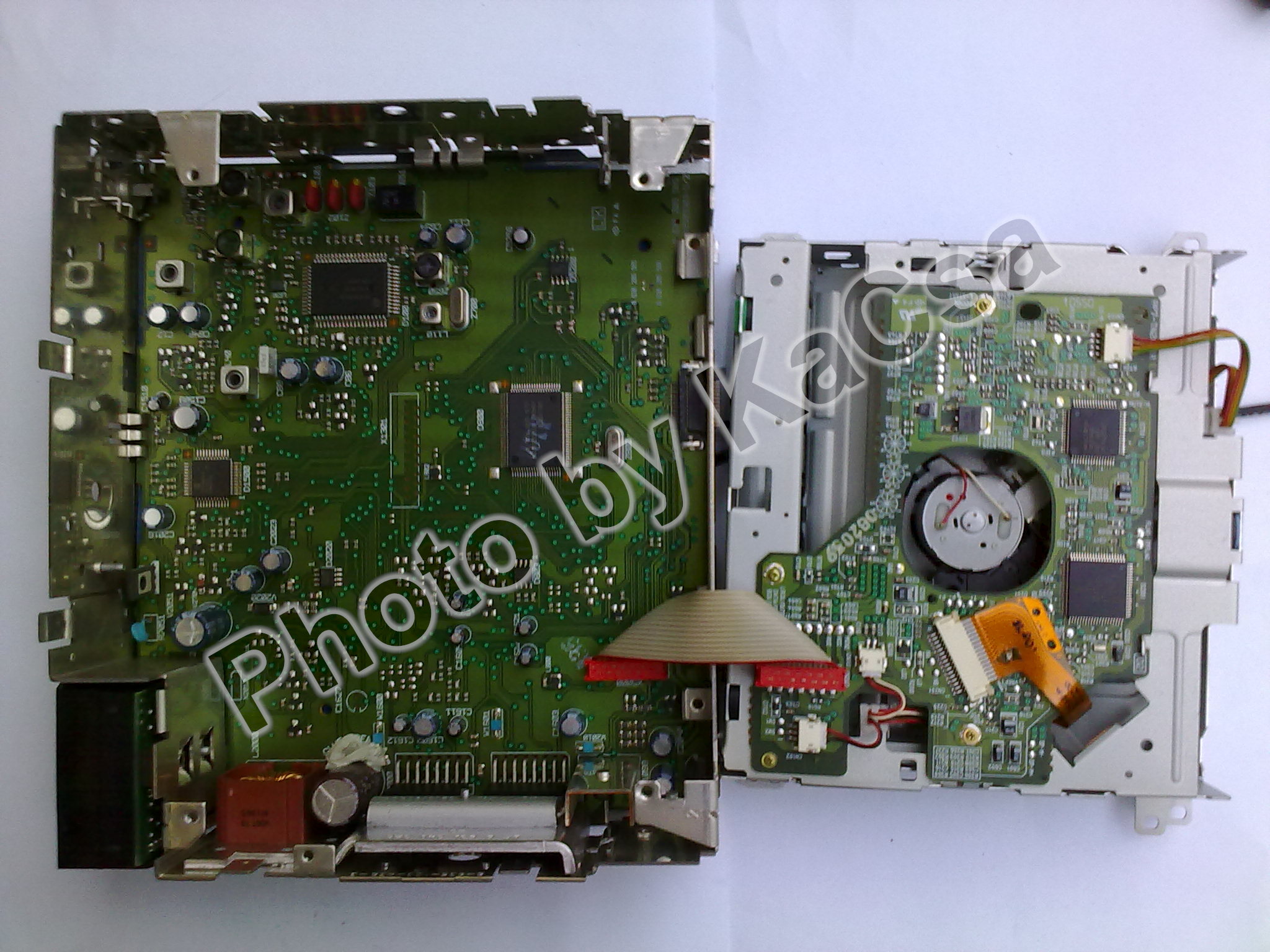

Egy T-8 -as TORX BIT fejjel tudjuk szétszedni a mechanikát.

12j          11j

22j          19j

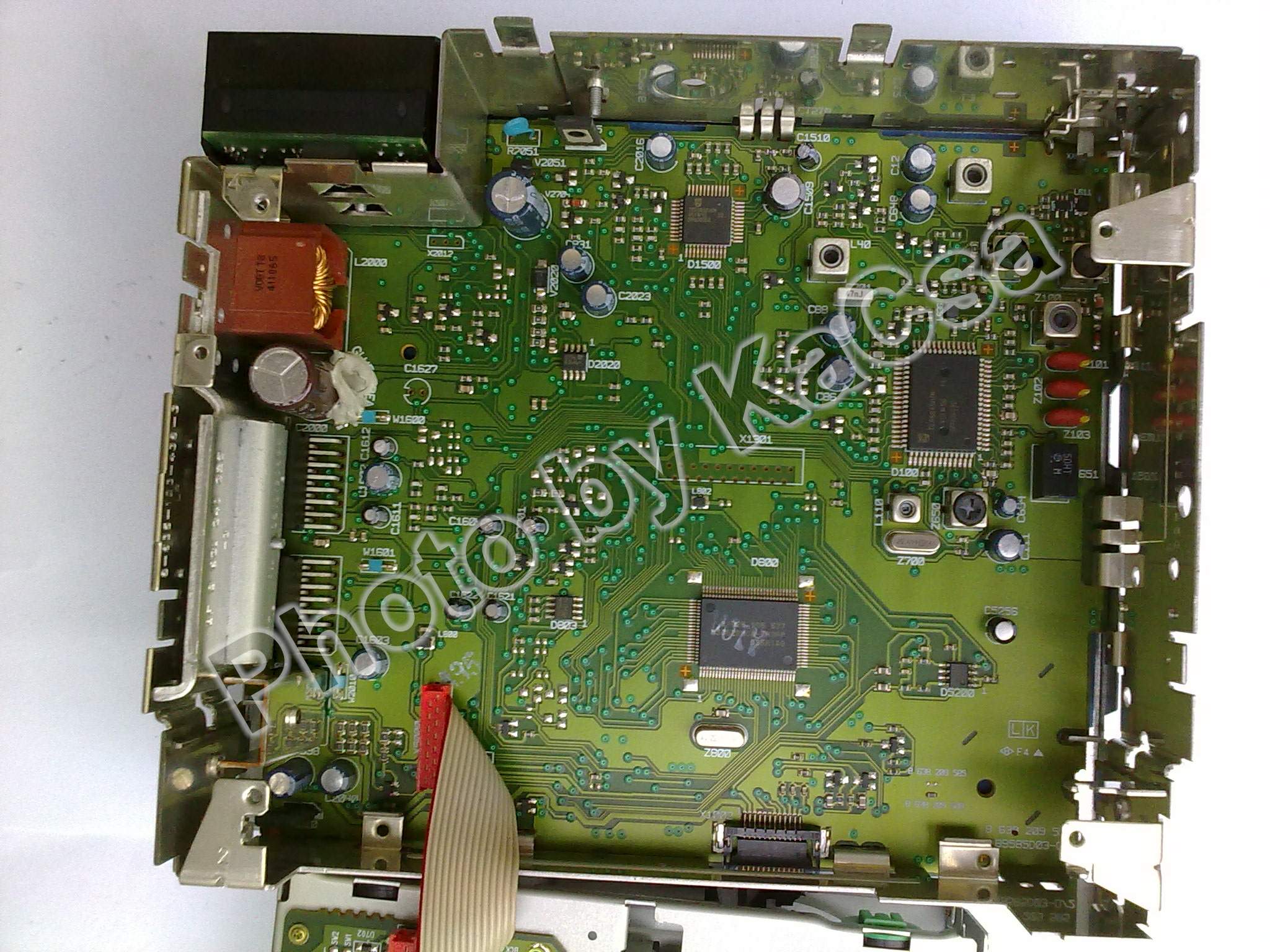

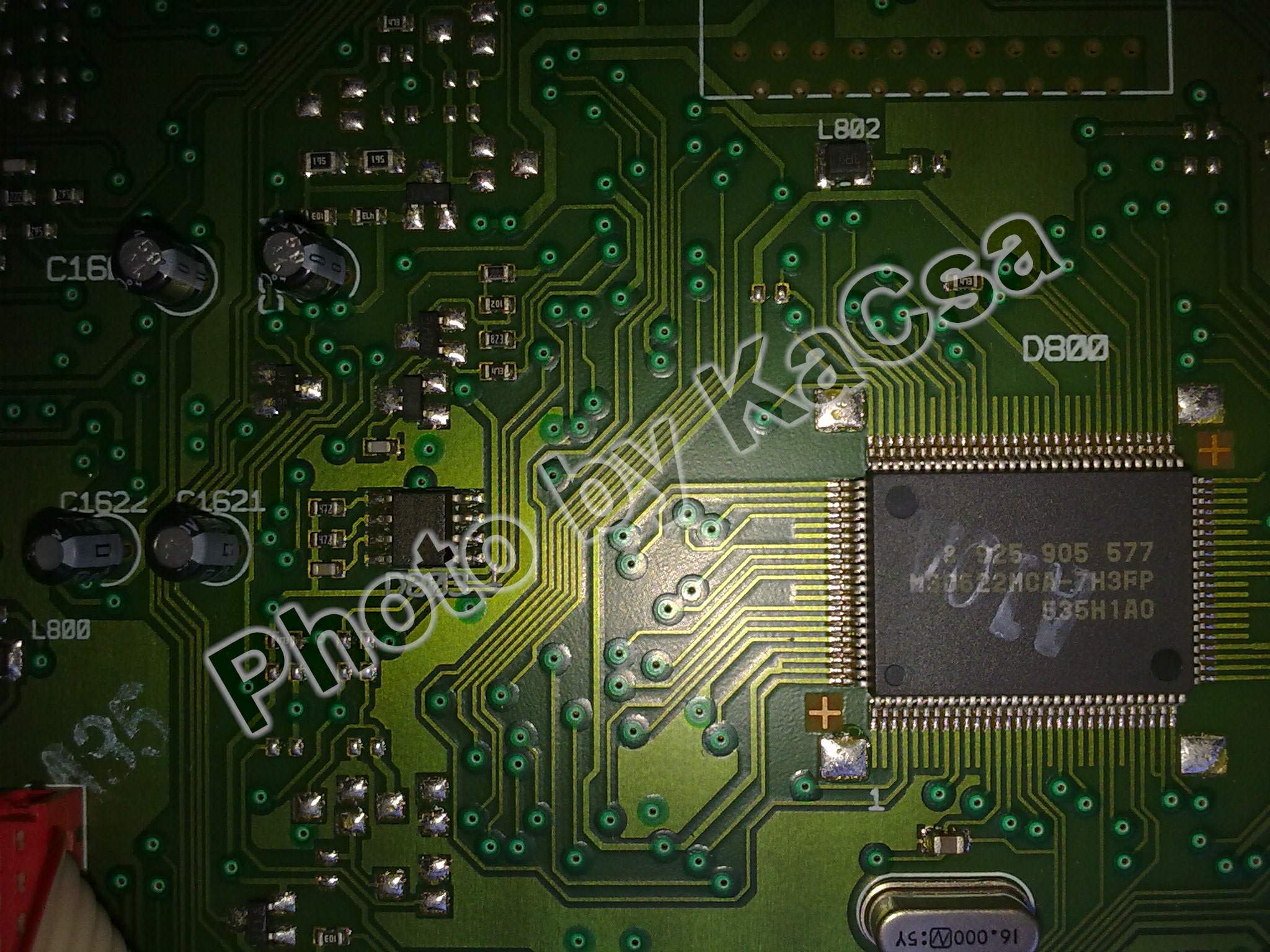

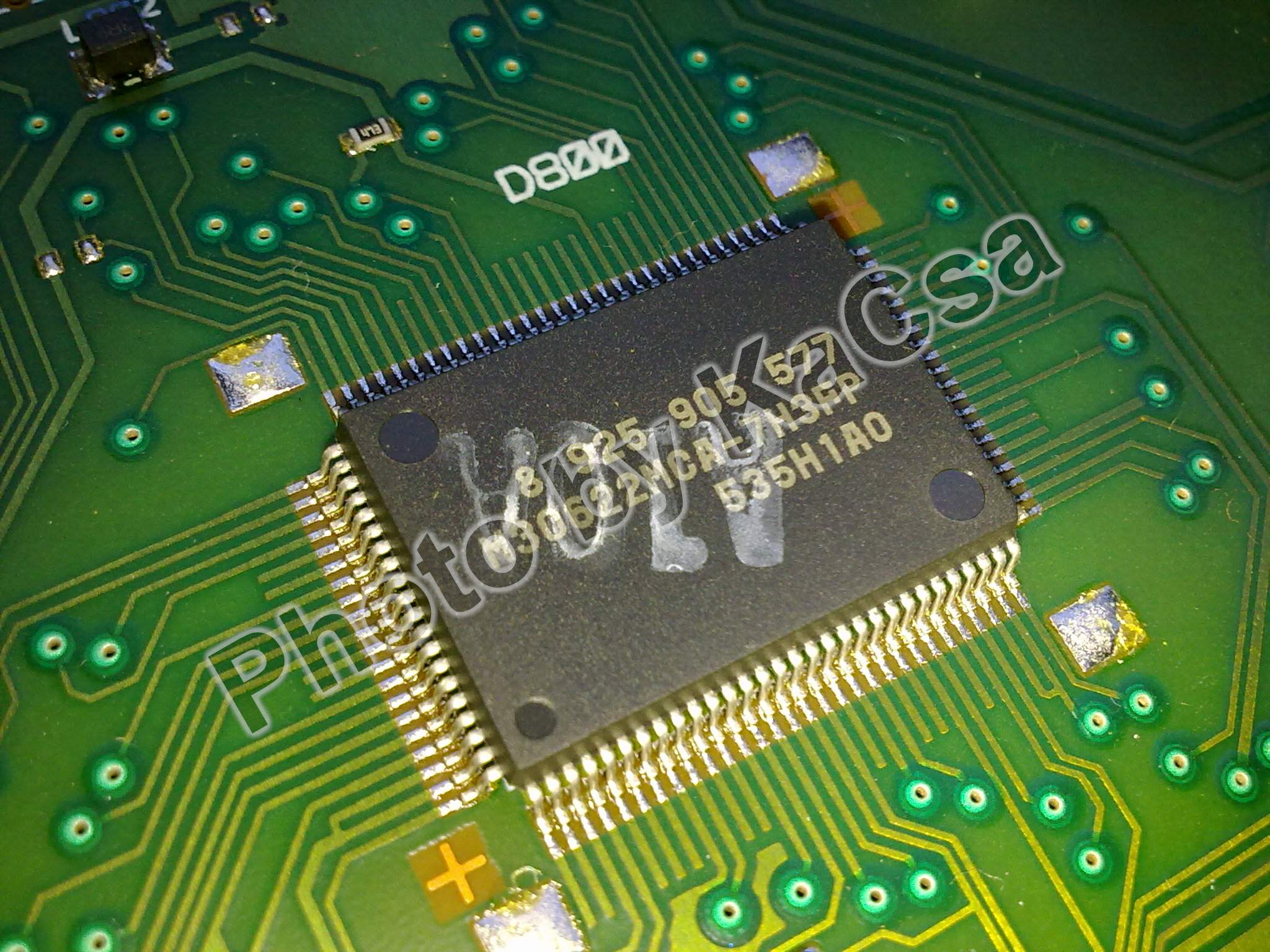

A panelen D800 -al van jelölve a PROCESSZOR.

18j          17j

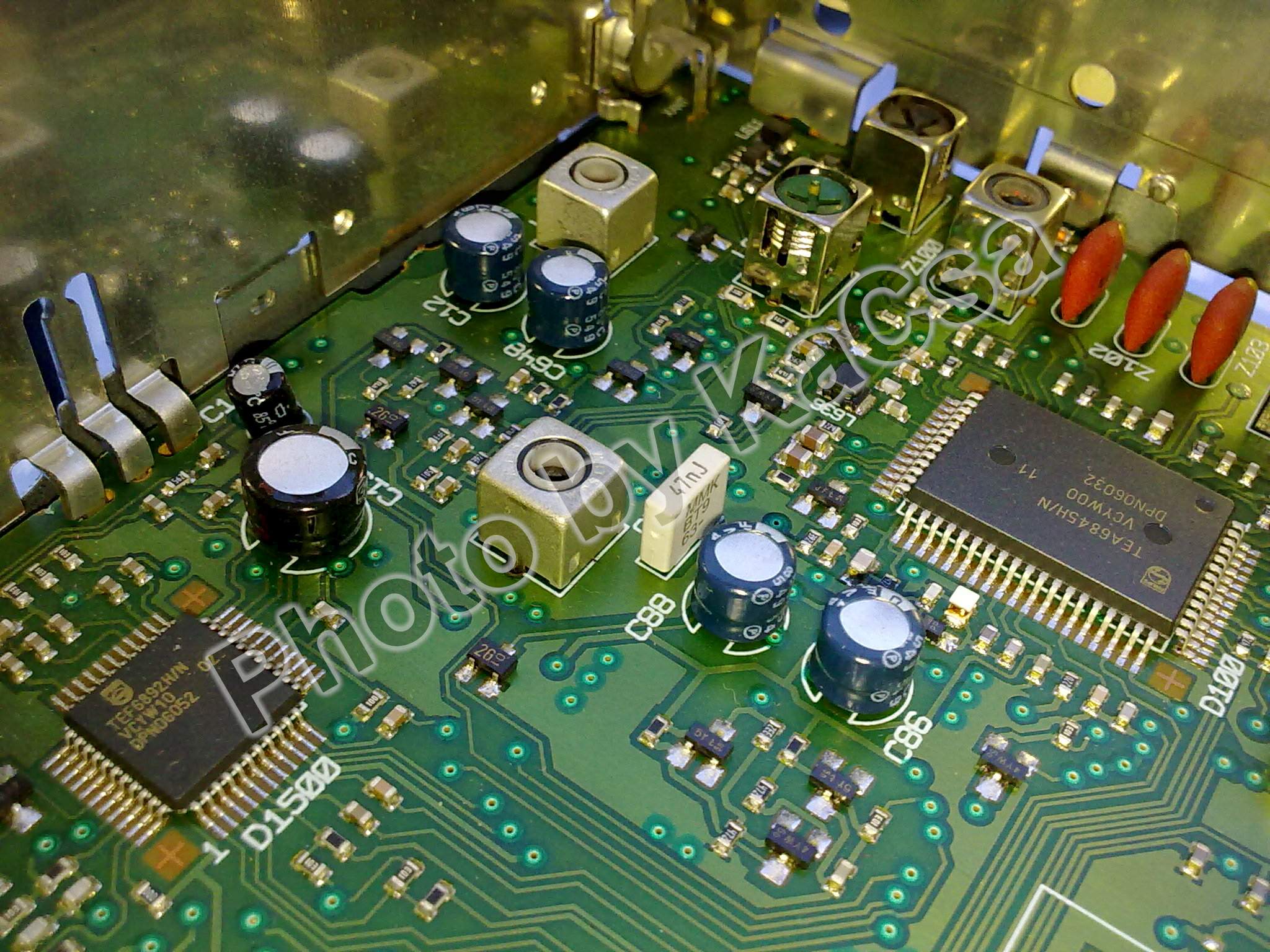

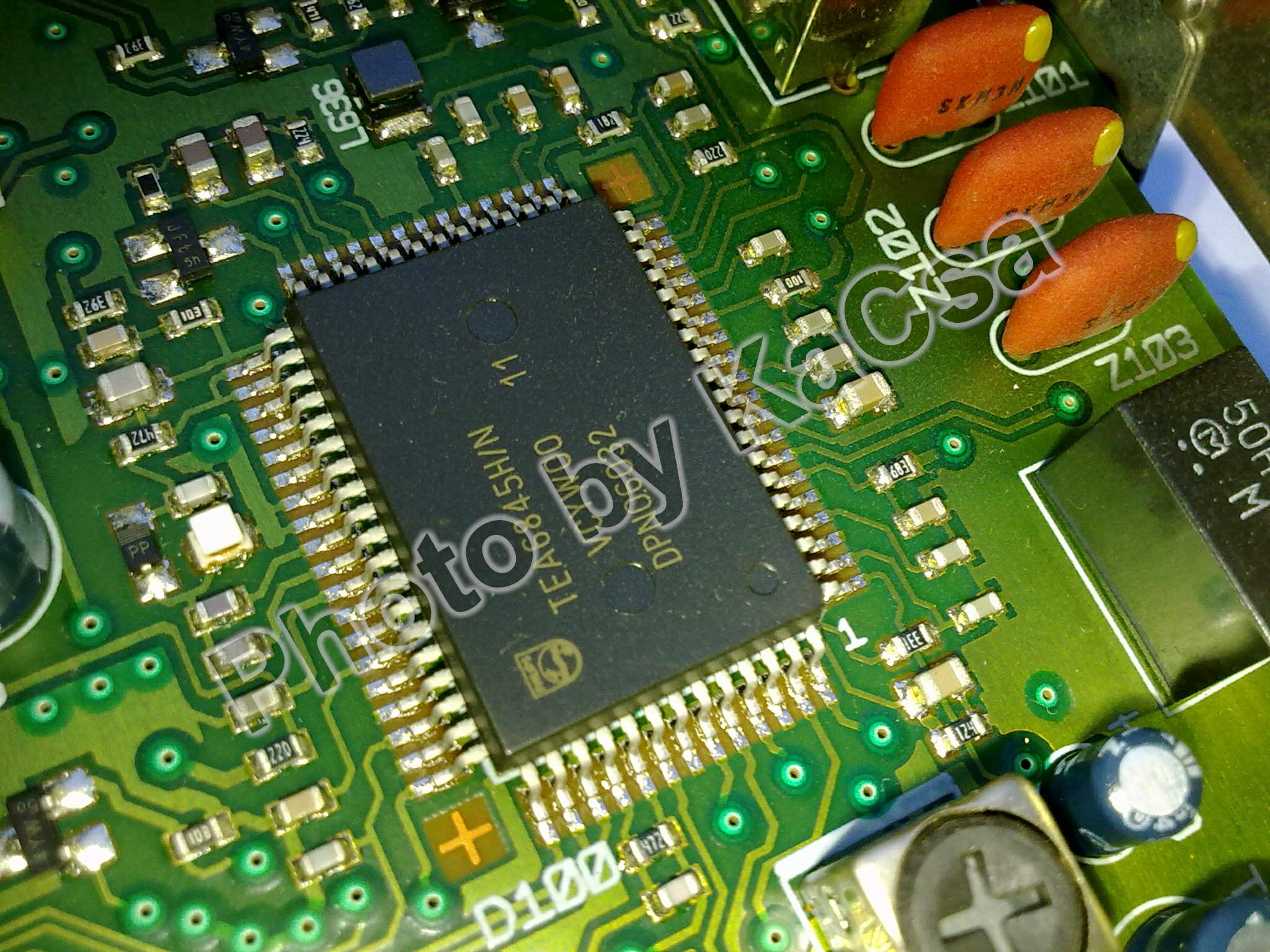

Ez magának a RÁDIÓ -nak az áramköre és az IC-je.

16j

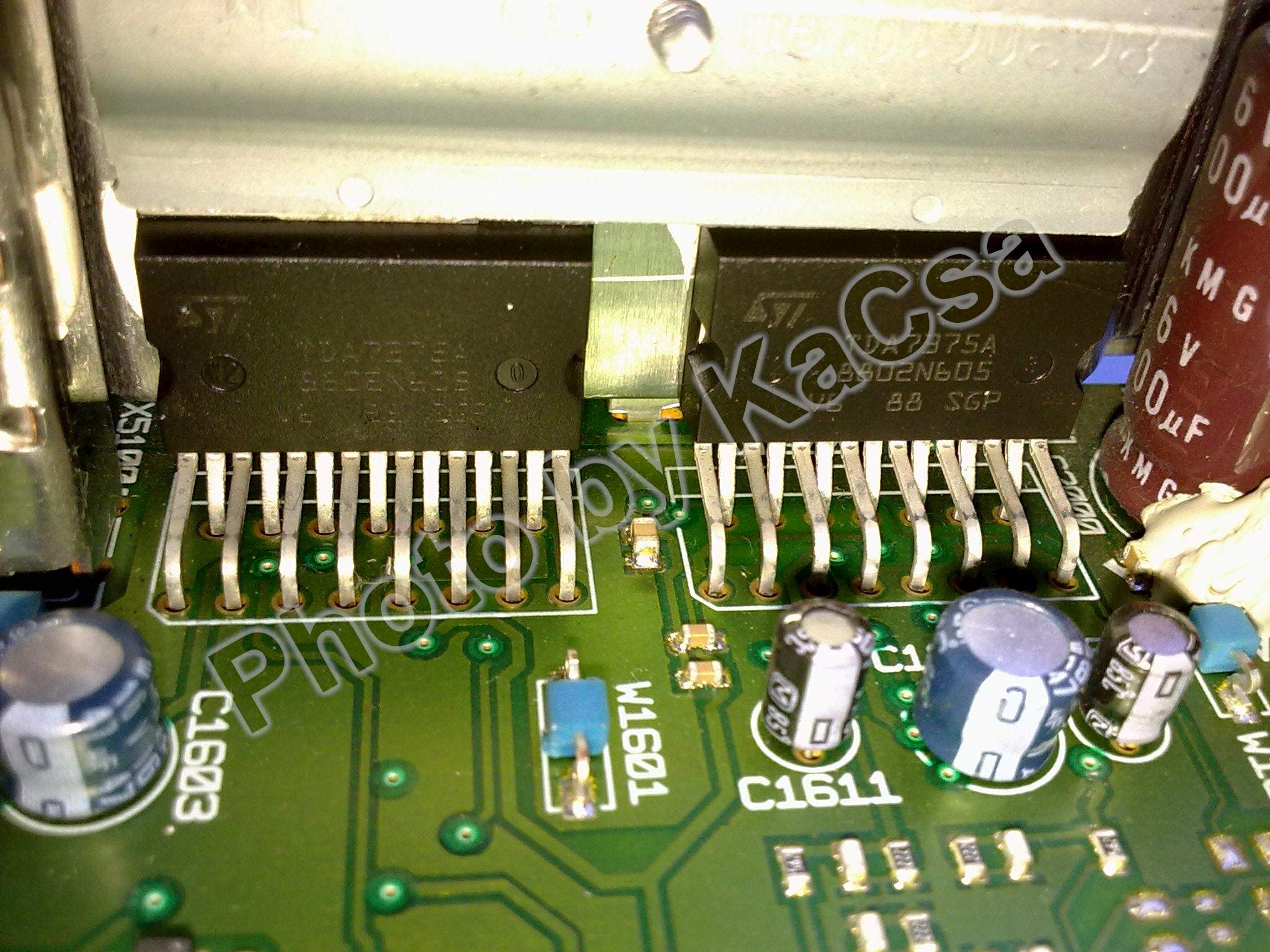

Ez a két egymás mellett lévő hűtöbordára szerelt IC a végfok.

13j          14j

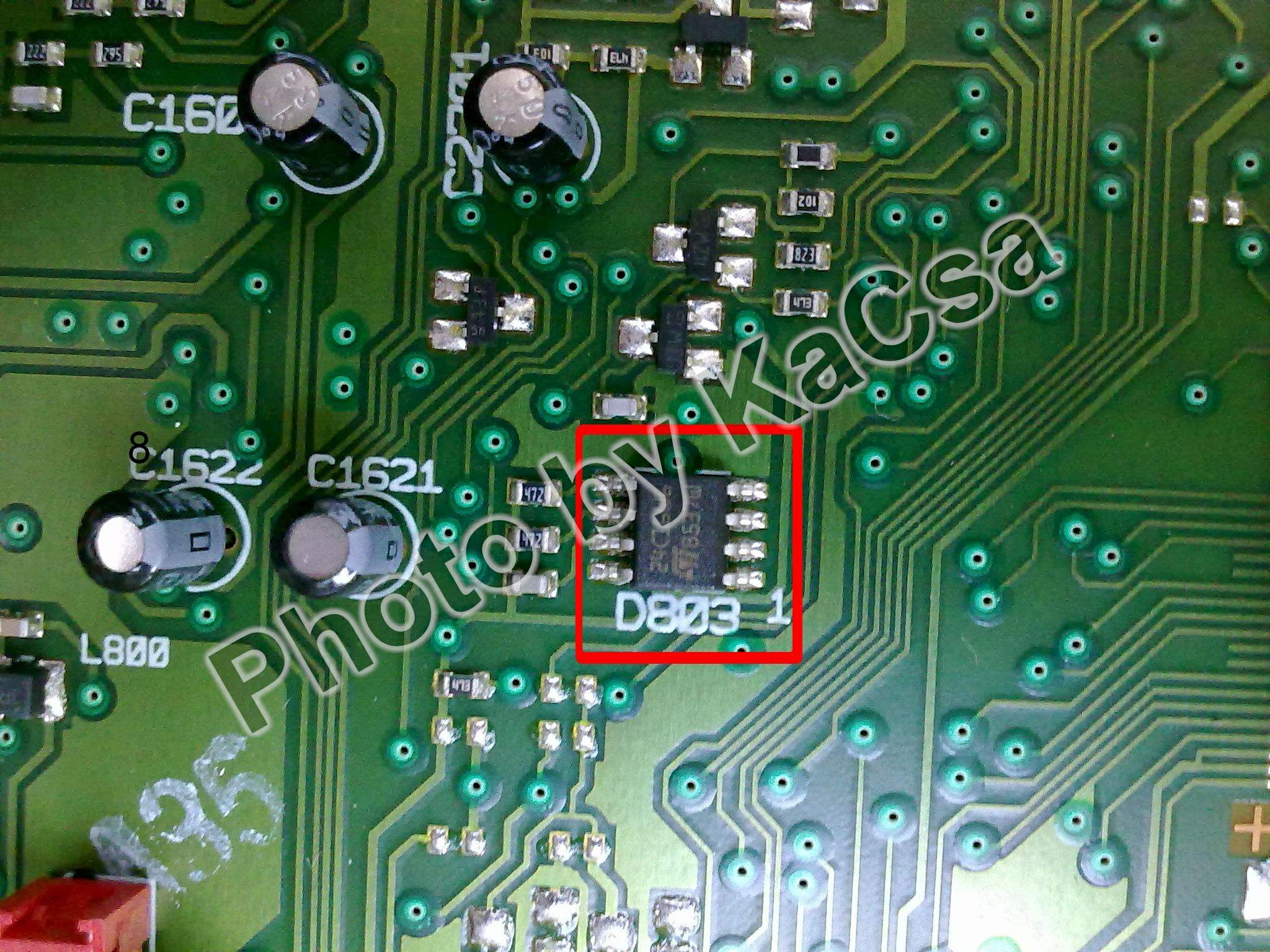

Ez a pirossal bekeretezett D803 -as jelü 24C16 -os EEPROM tartalmazza a rádió működéséhez a programot és a CODE -ot is. A CODE az EEPROM -ban a XXh és a YYh hexa címen van tárolva. XXh és YYh értékét érthető okok miatt most nem szeretném leírni. Persze nem egy az egyben kiolvassuk az EEPROM -ot és kész, egy kicsi ravaszság azért van még ezután is. Na de hagyjuk!

03j

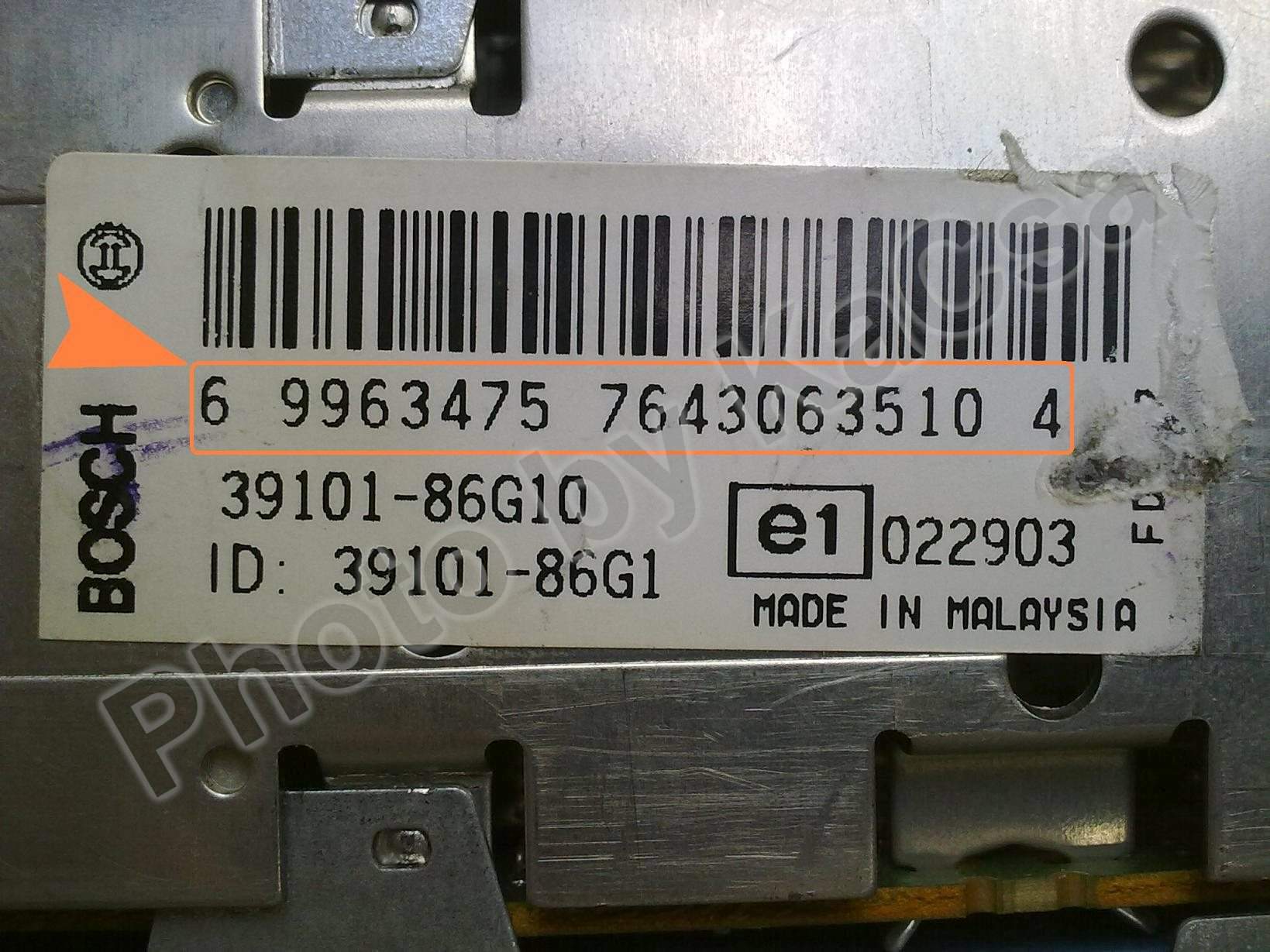

A gyári számból mindaddig meg lehet tudni a CODE -ot, ameddig valaki át nem írja az EEPROM tartalmát, mert azután csak egy EEPROM olvasó segítségével lehet megfejteni a titkot.
